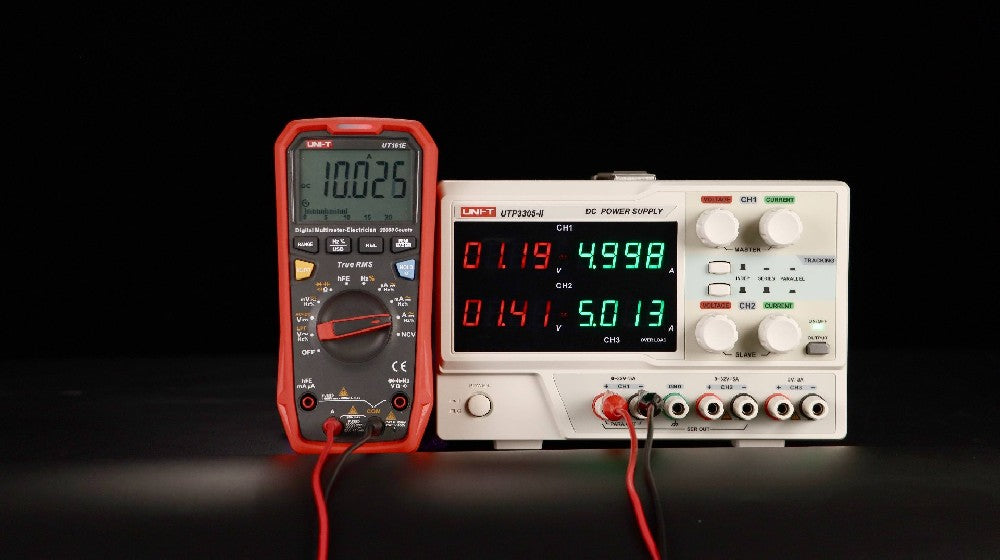

Wenn sowohl die obere als auch die untere Taste eingeschaltet sind, wird der Parallelbetrieb aktiviert. Der Pluspol von Kanal 1 ist der parallele positive Ausgangsanschluss, der Minuspol von Kanal 1 der parallele negative Ausgangsanschluss. Die Spannungs- und Stromwerteinstellungen im Parallelbetrieb können nur über Kanal 1 vorgenommen werden. Der Gesamtspannungswert entspricht dem Spannungswert von Kanal 1, der Stromwert entspricht Kanal 1 + Kanal 2.

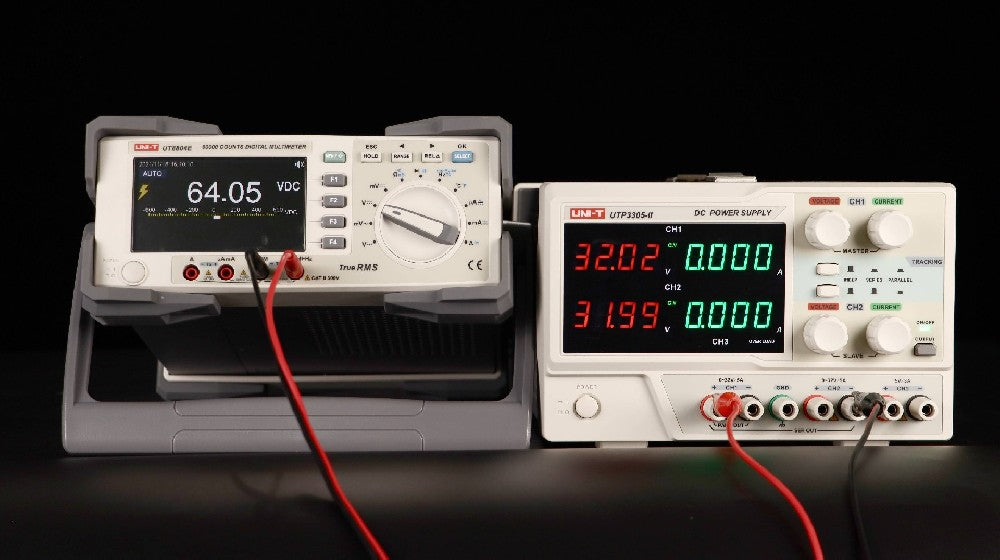

Wenn die obere Taste eingeschaltet und die untere Taste ausgeschaltet ist, wird der Serienbetrieb aktiviert. Die Ausgangsspannung wird von der positiven Elektrode von CH1 und der negativen Elektrode von CH2 ausgegeben. Spannungs- und Stromwert des Serienbetriebs können nur über CH1 eingestellt werden. Der Gesamtspannungswert entspricht dem Doppelten von CH1. Der Stromwert entspricht dem Strom von CH1.
